碳纖維復合材料在發揮其輕質高強的基礎上，會根據應用對象的差異采用不同的成型工藝，從而盡可能地發揮出碳纖維所具有的特殊性能。成型工藝改進、優化的目的主要是提高效率和制品質量，從而降低整體的加工成本。很多用戶都希望復合材料的成型工藝能像通信行業那樣，擺脫2G，從3G邁入4G（+），再到5G時代，那究竟能否實現這種速的飛躍呢？一起來看看吧！

從2G到5G

在模具工作面上涂敷脫模劑、膠衣，將剪裁好的碳纖維預浸布鋪設到模具工作面上，刷涂或噴涂樹脂體系膠液，達到需要的厚度后，成型固化、脫模。在制備技術高度發達的今天，手糊工藝仍以工藝簡便、投資低廉、適用面廣等優勢在石油化工容器、貯槽、汽車殼體等許多領域廣泛應用。其缺點是質地疏松、密度低，制品強度不高，而且主要依賴于人工，質量不穩定，生產效率很低。小編以為這種神似燒烤動作的傳統工藝還是蠻適合DIY的。

屬于手糊工藝低壓成型中的一類，使用短切纖維和樹脂經過噴槍混合后，壓縮空氣噴灑在模具上，達到預定厚度后，再手工用橡膠錕按壓，然后固化成型。為改進手糊成型而創造的一種半機械化成型工藝，在工作效率方面有一定程度的提高，但依然滿足不了大批量生產，用以制造汽車車身、船身、浴缸、儲罐的過渡層。

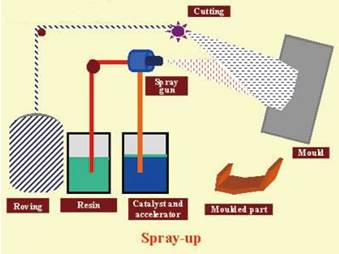

復合材料噴射成型工藝示意圖

將逐層鋪疊的預浸料放置于上下平板模之間加壓加溫固化，這種工藝可以直接繼承木膠合板的生產方法和設備，并根據樹脂的流變性能，進行改進與完善。層壓成型工藝主要用來生產各種規格、不同用途的復合材料板材。具有機械化和自動化程度高、產品質量穩定等特點，但是設備一次性投資大。

碳纖維復合材料層壓板

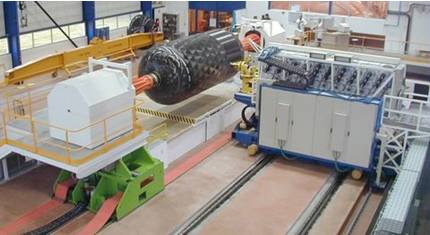

將經過樹脂膠液浸漬的連續纖維或布帶按一定規律纏繞到芯模上，然后固化、脫模成為復合材料制品的工藝。碳纖維纏繞成型可充分發揮其高比強度、高比模量以及低密度的特點，制品結構單一，可用于制造圓柱體、球體及某些正曲率回轉體或筒形碳纖維制品。

碳纖維復合材料纏繞成型介紹

將浸漬樹脂膠液的連續碳纖維絲束、帶或布等，在牽引力的作用下，通過擠壓模具成型、固化，連續不斷地生產長度不限的型材。拉擠成型是復合材料成型工藝中的一種特殊工藝，其優點是生產過程可完全實現自動化控制，生產效率高。拉擠成型制品中纖維質量分?jǐn)?shù)可高達80%，浸膠在張力下進行，能充分發揮增強材料的作用，產品強度高，其制成品縱、橫向強度可任意調整，可以滿足制品的不同力學性能要求。該工藝適合于生產各種截面形狀的型材，如工字型、角型、槽型、異型截面管材以及上述截面構成的組合截面型材，碳纖維復合芯導線主要采用這種成型工藝。

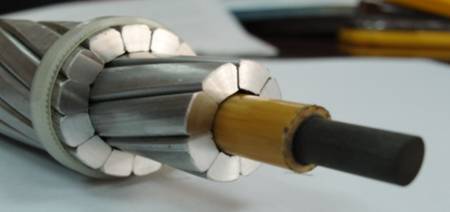

碳纖維復合芯導線

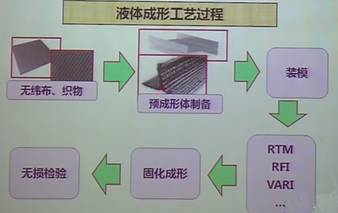

將液態單體合成為高分子聚合物，再?gòu)木酆衔锕袒磻?yīng)為復合材料的過程改為直接在模具中同時一次完成，既減少了工藝過程中的能量消耗，又縮短了模塑周期（只需約2分鐘便可完成一件制品）。但這種工藝的應用，必須以精確的管道輸送和計量以及溫度壓力自動控制為基礎，屬于高分子材料和近代高新科學技術的交叉范疇，目前的應用還不是很廣。液態成型主要包括：RTM成型工藝、RFI成型、VARI成型，其中RTM成型小編會在下文中專門提到。

樹脂膜滲透(RFI)成型工藝示意圖如下。主要優點是模具比RTM工藝模具簡單，樹脂沿厚度方向流動，更容易浸潤纖維，沒有預浸料，成本較低。但所得制品尺寸精度和表面質量不如RTM工藝，空隙含量較高，效率也稍微低一些，適合生產大平面或簡單曲面的零件。

RFI成型工藝示意圖

真空輔助成型工藝(VARI)的示意圖如下，這種方法的優點是原材料利用率高，制件修整加工量少，不需要預浸料，成本較低，適用于常溫或溫度不高的大型壁板結構件生產。但缺點和RFI成型工藝相似。

VARI成型工藝示意圖

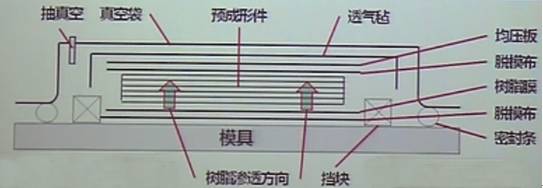

將單層預浸料按預定方向鋪疊成的復合材料坯料放在熱壓罐內，在一定溫度和壓力下完成固化過程。熱壓罐是一種能承受和調控一定溫度、壓力范圍的專用壓力容器。坯料被鋪放在附有脫模劑的模具表面，然后依次用多孔防粘布(膜)、吸膠氈、透氣氈覆蓋，并密封于真空袋內，再放入熱壓罐中。加溫固化前先將袋抽真空，除去空氣和揮發物，然后按不同樹脂的固化制度升溫、加壓、固化。固化制度的制定與執行是保證熱壓罐成型制件質量的關鍵。該種成型工藝適用于制造飛機艙門、整流罩、機載雷達罩，支架、機翼、尾翼等產品。

這種方法使用較多，主要優點是：

（1）制品尺寸穩定，重復性好；

（2）纖維體積含量高（60%-65%）；

（3）力學性能可靠；

（4）幾乎可成型所有的材料；

（5）可固化不同厚度的層合版；

（6）可制造復雜曲面的零件。

但也存在以下不足：

（1）制件大小受熱壓罐尺寸限制；

（2）周期長、生產效率低；

（3）耗能高，運行成本高。

碳纖維預浸料熱壓罐工藝視頻介紹

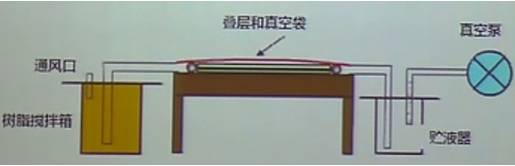

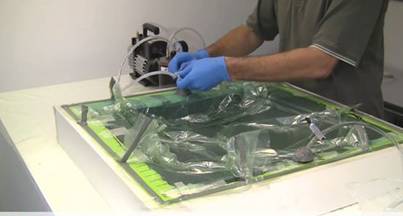

簡稱VIP，在模具上鋪“干”碳纖維復合材料，然后鋪真空袋，并抽出體系中的真空，在模具腔中形成一個負壓，利用真空產生的壓力把不飽和樹脂通過預鋪的管路壓入纖維層中，讓樹脂浸潤增強材料，最后充滿整個模具，制品固化后，揭去真空袋材料，從模具上得到所需的制品。該工藝在1950年就出現了專利記錄，但在近幾年才得到發展。在真空環境下樹脂浸潤碳纖，制品中產生的氣泡極少，制品的強度更高、質量更輕，產品質量比較穩定，而且降低了樹脂的損耗，僅用一面模具就可以得到兩面光滑平整的制品，能較好地控制產品厚度。一般應用于船艇工業中的方向舵、雷達屏蔽罩，風電能源中的葉片、機艙罩，汽車工業中的各類車頂、擋風板、車廂等。

將碳纖維預浸料置于上下模之間，合模將模具置于液壓成型臺上，經過一定時間的高溫高壓使樹脂固化后，取下碳纖維制品。這種成型技術具有高效、制件質量好、尺寸精度高、受環境影響小等優點，適用于批量化、強度高的復合材料制件的成型。但前期模具制造復雜，投入高，制件大小受壓機尺寸的限制。

預浸料基材的成型工藝

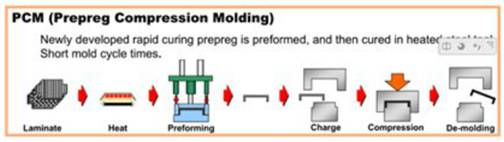

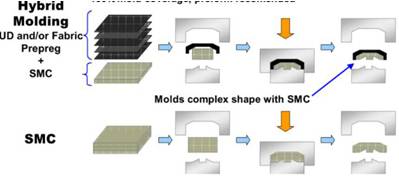

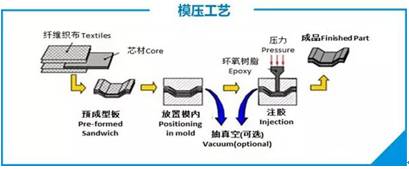

預浸料模壓成型（Prepreg Compression Molding）主要流程示意圖

另外片狀模塑料（Sheet Molding Compound，SMC）模壓成型工藝、長碳纖維增強熱塑性材料（Long Carbon Fiber Reinforced Thermolplastics，CF-LFT）注塑成型工藝也得到了廣泛應用。

SMC由樹脂糊浸漬纖維或短切纖維氈，兩面覆蓋聚乙烯薄膜而制成的片狀模壓料，屬于預浸氈料范圍。SMC成型效 率高、產品的表面光潔度好、外形尺寸穩定性好，且成型周期短、成本低，適合大批量生產，適合生產截面變化不太大的薄壁制品，在GFRP汽車部件生產領域已得到廣泛應用。目前，在車用CFRP成型工藝方面，SMC主要用于片狀短切纖維復合材料的生產，由于纖維的非連續性，制品強度不高，且強度具有面內各向同性特點。而碳纖維在樹脂糊中的潤濕性是SMC工藝面臨的重要課題，通過對碳纖維進行必要的表面處理，并采用適當?shù)臐?rùn)濕分散劑能夠有效提高碳纖維在樹脂糊中的潤濕性和均勻性。碳纖維SMC也在汽車工業領域獲得了不少應用。

SMC的參考工藝流程

模壓工藝在歐美雖然已經有相當長的應用歷史，但是在國內依然是應用性很強的一種碳纖維成型工藝，在工業的承力結構件制造方面有不可取代的地位，由于樹脂含量可控，纖維浸潤性好，成品碳纖維含量較高，因此強度表現優異，精準的制件尺寸，較短的成型周期，良好的生產環境，能滿足年產量5-8萬件的規模性生產。我國高鐵某車型應用的一款碳纖維結構件在無錫威盛新材量產，采用預埋加模壓的工藝，成型后不僅解決了金屬與碳纖維連接難的問題，而且確保了制件的機械強度，據高鐵制造商方面反饋，這種質輕、強度大、耐老化、使用壽命長的碳纖維結構件不僅達到了他們的預期效果，而且他們從應用結果推斷，使用模壓成型工藝的碳纖維還可以適用于更多的產品，例如高鐵車輛內部的裝飾件、扶手、車身附件等。

一種將感應器集成在模具中的新型感應加熱工藝，可以在20℃-400℃的溫度下加工碳纖維，通過熱傳導利用集成在模具內部的感應器來加熱模具表面。這是由新興企業RocTool公司在Cage系統上推出的補充技術，采用電磁感應可以迅速加熱模具，并能很好地控制局部溫度。其優勢是顯著減少了周期時間和部件成本。但是目前該種技術尚不適合大型部件，而且相關的產量必須足夠大。

樹脂轉移模塑成形（RTM：Resin Transfer Molding）技術是一種低成本復合材料的制造方法，最初主要用于飛機次承力結構件，如艙門和檢查口蓋。1996年，美國防務預研局開展了高強度主承力構件的低成本RTM 制造技術研究。RTM技術具有高效、低成本、制件質量好、尺寸精度高、受環境影響小等優點，可應用于體積大、結構復雜、強度高的復合材料制件的成型，已經成為近幾年航空航天材料加工領域研究最為活躍的方向之一。

原理簡介

RTM工藝的主要原理是在模腔（模腔需要預先制作成特定尺寸）中鋪放按性能和結構要求設計的增強材料預成形體，在一定壓力范圍內，采用注射設備將專用樹脂體系注入閉合模腔，通過樹脂與增強體的浸潤固化成型。模具具有周邊密封和緊固以及注射及排氣系統，以保證樹脂流動順暢并排出模腔中的全部氣體和徹底浸潤纖維；同時具有加熱系統，可加熱固化成形復合材料構件。它是一種不采用預浸料，也不采用熱壓罐的成形方法。

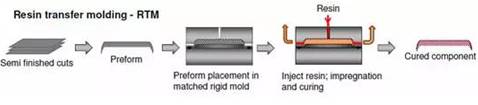

工藝示意圖

目前主要的派生技術是真空導入模塑工藝(VIMP：Vacuum Infusion Molding Process)、柔性輔助RTM和共注射RTM。這些技術在保留了傳統的RTM工藝可浸漬成型帶有夾芯、加筋、預埋件的大型構件等優勢的基礎上，具有生產構件范圍廣、產品質量穩定、易與其他編織工藝相結合和低成本的制造優勢。此外高壓Resin transfer molding (HP-RTM)采用預成型件、鋼模、真空輔助排氣，高壓注射和高壓下完成高性能熱固性復合材料的浸漬和固化工藝，實現低成本、短周期（大批量）、高質量生產。

傳統RTM成型工藝示意圖

HP-RTM成型工藝示意圖

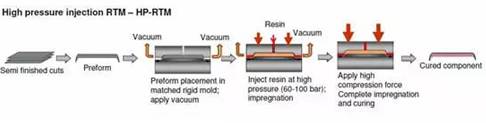

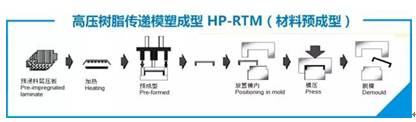

HP-RTM成型流程

HP-RTM主要優點：
樹脂快速充滿模腔。
改善了樹脂浸漬增強材料的質量。
加速樹脂反應性系統可以獲得短的固化周期。
對空氣的排除和產品的孔隙減少具有重大意義。
產品具有卓越的表面性能和質量。
產品的厚度和三維形狀尺寸偏差低。
具有高的工藝穩定性和重復性。
使用內脫模劑和自清潔系統。
HP-RTM需要滿足以下要求：
很好的材料和很高的另件性能。
另件的表面質量要求非常高。
短的加工周期。
有條件有能力使用快速固化樹脂。
具備大規?；墓I(yè)生產能力。

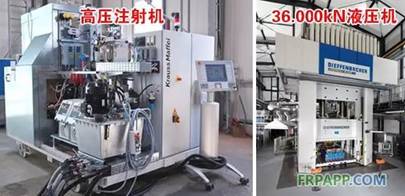

HP-RTM工藝裝備

雖然RTM成型工藝的優點很多，但也存在以下不足：閉合磨具密封要求高，前期費用高；樹脂和纖維直接有空隙，注入樹脂前需要加熱，預成型體在放入模具時位置要恰到好處。

HP-RTM成型工藝視頻介紹

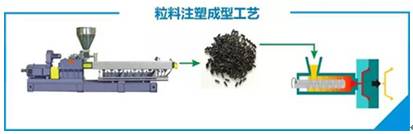

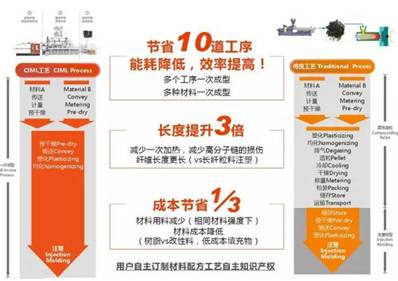

這是一種新型技術，伯樂CIML設備將傳統的“多步法”工藝集成為“一步法”，大大縮短了工藝流程，并且更好地保留了纖維長度，達到節能高效生產的目的。通過攻克材料-裝備-制造中的配方優化、混配系統、智能控制系統和成型工藝參數優化等一系列關鍵技術問題，完全滿足汽車輕量化對制品強度、成本、效率等方面的需求，堪稱為汽車輕量化量身打造的裝備利器。

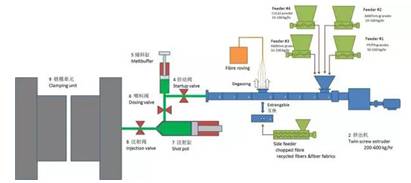

伯樂塑機CIML工藝示意圖

以下是復合材料主要成型工藝的匯總，未來隨著設備的改進和技術的優化，很多方法也會陸續實現。

（1）手糊成型工藝--濕法鋪層成型法；
（2）噴射成型工藝；
（3）樹脂傳遞模塑成型技術（RTM技術）；
（4）袋壓法（壓力袋法）成型；
（5）真空袋壓成型；
（6）熱壓罐成型技術；
（7）液壓釜法成型技術；
（8）熱膨脹模塑法成型技術；
（9）夾層結構成型技術；
（10）模壓料生產工藝；
（11）ZMC模壓料注射技術；
（12）模壓成型工藝；
（13）層合板生產技術；
（14）卷制管成型技術；
（15）纖維纏繞制品成型技術；
（16）連續制板生產工藝；
（17）澆鑄成型技術；
（18）拉擠成型工藝；
（19）連續纏繞制管工藝；
（20）編織復合材料制造技術；
（21）熱塑性片狀模塑料制造技術及冷模沖壓成型工藝；
（22）注射成型工藝；
（23）擠出成型工藝；
（24）離心澆鑄制管成型工藝；
（25）其它成型技術。

本文主要內容來自調研整理。更多相關企業，敬請留言補充。
